我們來詳細介紹防爆活接頭。這是一種在防爆管路系統中極其重要且常用的連接件，以其獨特的“可活動、可拆卸”特性而聞名。

一、 核心定義

防爆活接頭，又稱防爆撓性連接管的接頭部分或防爆旋轉接頭，是一種設計用于爆炸性危險環境的、允許在一定范圍內進行角度調整或便捷拆卸的管道連接裝置。

它的核心價值在于解決了剛性防爆鋼管安裝中的兩大難題：

1. 安裝對孔困難： rigid 鋼管接口必須嚴格對準，否則無法旋入。

2. 抗振抗位移能力差：設備運行中的振動、熱脹冷縮或輕微位移會對剛性管路產生應力，可能導致連接松動或損壞。

簡單來說，它就是防爆管路系統中的“萬向節”和“快速接頭”。

---

二、 工作原理與核心功能

防爆活接頭通過其特殊的設計，在保持防爆和密封性能的同時，提供靈活性：

1. 補償位移與振動：

   · 通過其撓性部分（如波紋管）或球面結構，可以吸收和補償管道因振動、熱脹冷縮或安裝偏差產生的橫向、軸向和角向位移，保護設備和管路系統。

2. 便于安裝與拆卸：

   · 采用雙螺母結構或快速鎖緊裝置，無需轉動整個管段，只需擰緊接頭本身的螺母，即可完成連接或拆卸，極大方便了設備的安裝、維護和更換。

3. 保持防爆密封：

   · 盡管是可活動的，但其接合面仍然采用精密的隔爆螺紋或平面密封結構，并配有密封圈，確保在活動范圍內仍能有效防止爆炸火焰的傳播和危險介質的侵入。

4. 提供接地連續性：

   · 金屬活接頭本身作為導體，保證了管路系統的電氣連續性，確保安全接地。

---

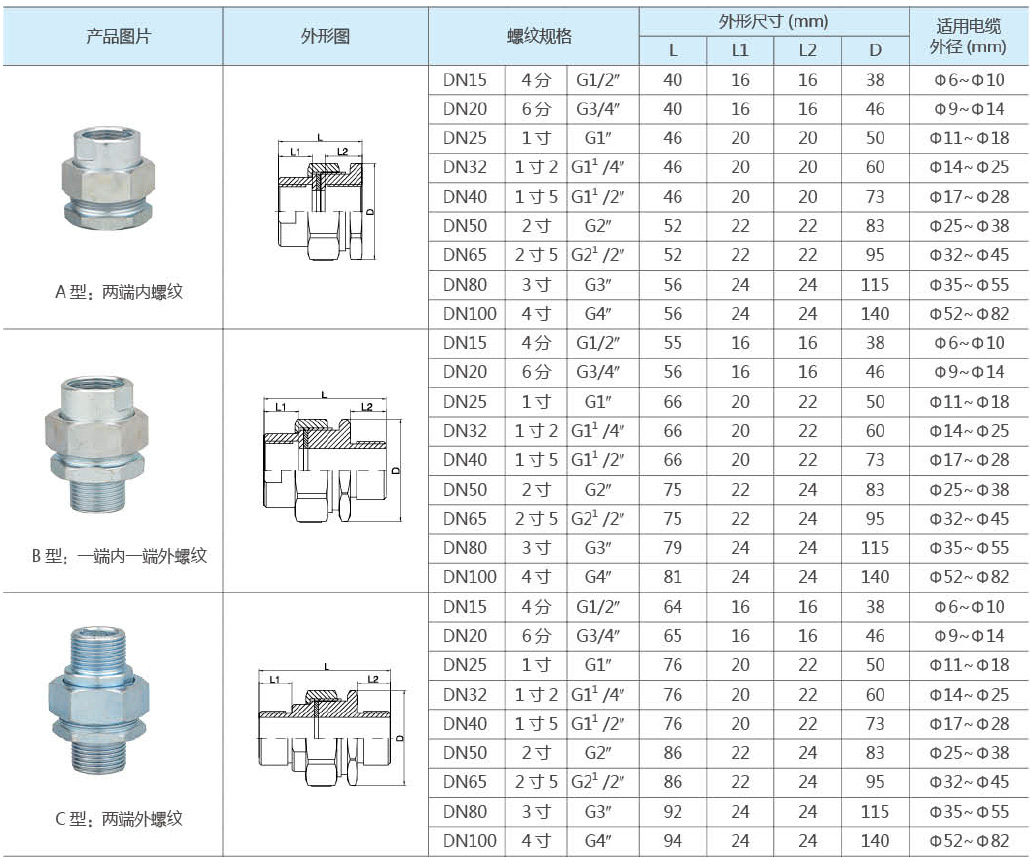

三、 主要結構與類型

防爆活接頭通常由三個主要部分組成（以最常見的雙螺母活接頭為例）：

1. 主體：中間部分，通常一端為外螺紋，另一端為帶有球面或錐面的密封結構。

2. 兩個連接螺母：分別套在主體兩端，用于與設備或管路的接口擰緊連接。

3. 密封圈：位于主體與螺母之間，是實現密封的關鍵。

常見類型：

1. 防爆撓性管活接頭：

   · 這是最常見的形態，接頭兩端與一段金屬波紋管的兩端固定在一起，組成一個完整的防爆撓性連接管。接頭負責連接，波紋管負責提供柔韌性。

   · 應用：用于電機、泵、儀表等設備與剛性鋼管之間的連接。

1. 管-to-管活接頭：

   · 本身不包含波紋管，直接用于連接兩段剛性鋼管，并提供一定的調整角度和拆卸便利性。

   · 應用：在長距離鋼管敷設中，用于補償安裝誤差或便于分段檢修。

2. 快插式/快擰式防爆活接頭：

   · 采用更快速的鎖緊機構（如三爪卡扣、螺紋快速旋合），適用于需要頻繁拆卸的場合，如實驗室設備、取樣口等。

---

四、 關鍵特點與優勢

· 靈活性高：可補償安裝偏差，適應設備位移和振動。

· 安裝便捷：省時省力，降低安裝難度和成本。

· 維護方便：易于拆卸，便于設備檢修和管路改造。

· 高可靠性：在活動范圍內始終保持防爆性能和密封性。

· 耐久性好：通常采用金屬材質，耐腐蝕，使用壽命長。

---

五、 應用場景

防爆活接頭廣泛應用于需要克服振動、熱脹冷縮或便于安裝的防爆場合：

· 電動機與泵的進出口：補償設備運行時的劇烈振動。

· 儀表與閥門：連接壓力表、流量計、閥門等，便于校準和更換。

· 照明燈具：使燈具的安裝角度可以微調。

· 設備檢修口：為需要經常打開檢修的設備提供方便的管路連接。

· 化工、石油平臺：所有存在振動和熱位移的管道連接處。

---

六、 選型與安裝注意事項

1. 防爆等級匹配：首要原則。確認其防爆標志（如Ex d IIC T6）適用于現場環境。

2. 尺寸與螺紋規格：接口的螺紋類型（M, G, NPT）和尺寸必須與需要連接的設備端口完全一致。

3. 材質選擇：

   · 鑄 brass：通用型，耐大氣腐蝕。

   · 不銹鋼316：用于強腐蝕性環境（化工、海洋、醫藥）。

4. 防護等級（IP）：根據環境濕度、是否有噴淋等選擇，通常不低于IP54，戶外建議IP65以上。

5. 位移補償量：根據現場的振動和位移情況，選擇具有合適補償能力的撓性管和接頭。

6. 正確安裝：

   · 切勿為了對口而強行扭曲活接頭，應在其自然彎曲范圍內安裝。

   · 務必使用工具將兩端的螺母均勻擰緊，確保密封面壓實密封圈。

   · 安裝后，應留有一定的自由行程，不要將其拉伸或壓縮到極限位置。

總結

防爆活接頭是防爆電氣安裝中的“柔性橋梁”和“便捷開關”。它完美地平衡了防爆安全要求的剛性約束與實際安裝維護所需的靈活性，是現代化工、石油、制藥等高風險行業管道系統中提高工程效率、保障系統安全可靠運行不可或缺的關鍵部件。選擇一款合適的防爆活接頭，能有效解決安裝難題，延長設備壽命，并降低維護成本。
