我們來詳細介紹一下防爆電纜密封夾緊接頭。

這是一個在防爆領域中至關重要且應用極其廣泛的組件，您可以將它理解為防爆設備的“安全門衛”。

一、 核心定義

防爆電纜密封夾緊接頭是一種安裝在防爆設備（如接線箱、電機、燈具、控制箱）電纜引入口的裝置。它的核心使命是：

1. 密封：防止外部爆炸性氣體、粉塵、水分和灰塵通過電纜與設備接口處的縫隙進入設備內部。

2. 夾緊：牢固地固定電纜，承受電纜所受的拉力和扭力，防止電纜因意外拉扯而脫落。

3. 接地（對于鎧裝電纜）：為電纜的鎧裝層提供接地通路，確保電氣連續性。

4. 維持防爆完整性：與設備外殼共同構成完整的防爆系統，確保其防爆認證有效。

常見名稱：防爆格蘭頭、電纜引入裝置、防爆接頭、電纜密封接頭。

---

二、 工作原理與核心功能

其防爆和安全功能主要通過精密的結構設計實現：

1. 多層密封機制：

   · 主體與設備間的密封：接頭通過金屬螺紋與設備箱體緊密連接，其接合面本身可能構成隔爆面。

   · 電纜與接頭間的密封：這是最關鍵的部分。通過擰緊壓緊螺母，擠壓內部的橡膠密封圈，使其緊密包裹電纜外護套，形成無懈可擊的密封。

   · 多層密封圈：很多設計采用雙密封圈或O型圈，提供雙重保險。

2. 機械夾緊機制：

   · 夾緊爪/齒圈：接頭內部帶有錐形或鋸齒狀的金屬或塑料夾緊爪。當壓緊螺母旋緊時，會推動這些夾緊爪向內收縮，像“虎口”一樣死死咬住電纜的護套，提供極高的抗拉強度。

   · 鎧裝夾緊：對于鎧裝電纜，有專用的鎧裝夾緊環（接地爪），用于剝開鎧裝層后將其夾緊，從而實現鎧裝的接地。

3. 隔爆機制：

   · 其螺紋連接和壓緊結構本身具有隔爆接合面的特性，能夠冷卻和熄滅內部可能產生的爆炸火焰，阻止其向外傳播。

---

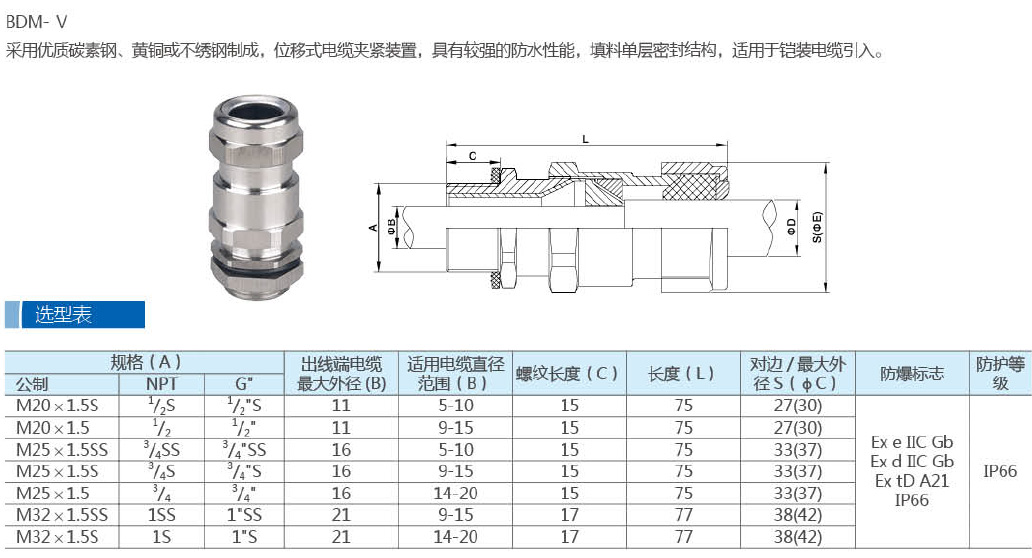

三、 主要結構與組件

一個典型的防爆格蘭頭通常由以下部件構成：

1. 本體：主體結構，帶有外螺紋，用于擰入設備。

2. 壓緊螺母：用于施加壓力，推動密封和夾緊組件。

3. 密封圈：核心密封元件，通常為橡膠（如氯丁橡膠、硅膠），具有耐油、耐老化、耐高溫的特性。

4. 夾緊組件：包括夾緊爪（用于非鎧裝電纜）和鎧裝夾緊環（用于鎧裝電纜）。

5. 鎖緊螺母：用于從設備內部將接頭固定住。
